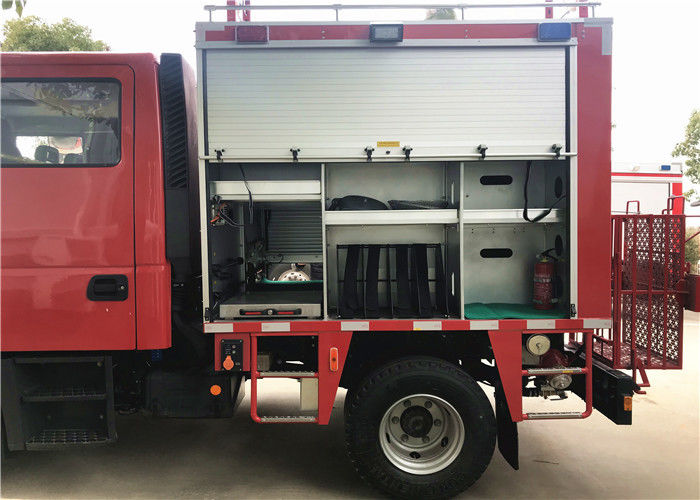

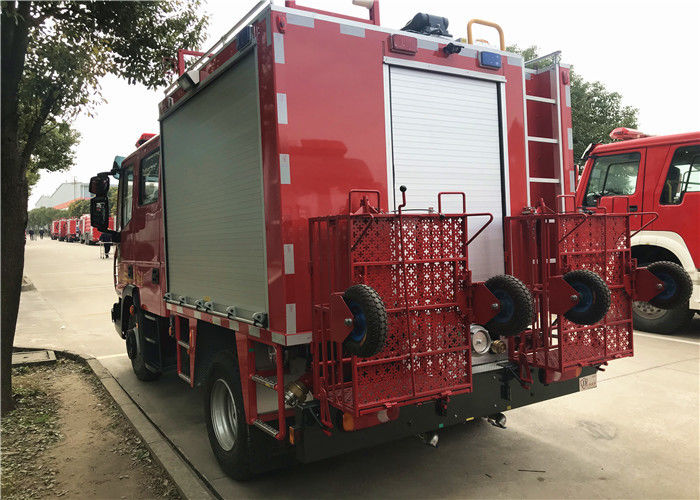

Iveco küçük köpük itfaiye aracı, küçük ilk yangını hızlı bir şekilde söndürmek için kullanılabilir.Bu araba, topluluklarda etkili yangınla mücadele için özel olarak tasarlanmıştır.Köpüklü itfaiye aracının toplam ağırlığı 7,8 ton, Iveco şasi ML 100E22'yi benimsiyor ve sürüş modu 4×2. IVECO TECTOR 6, F4AE3681B * S altı silindirli sıralı turboşarjlı intercooler elektronik kontrollü common rail enjeksiyonlu dizel motor, 2200L su deposu, 500L köpük deposu, kontrollü yangın söndürme ekipmanları ve yangın kurtarma çalışmaları için gerekli aksesuarlar kabin içerisinde yer almaktadır.
Tasarımı, aracın sadece harici su kaynakları ve yangın hidrantlarını değil, yangını söndürmek için kendi depolama tankını da kullanmasına olanak tanır.Orijinal Amerikan AP32 yangın pompası, 32 L/s'lik bir pompa akışı ile kullanılır;Tüm bağlantı sistemleri, Çin endüstriyel standartlarına veya eşdeğer standartlarına uygun olacaktır.Hem mekanik çalışma hem de ekipman çekme ve alma, güvenlik ve hız ilkesine göre tasarlanmıştır.
Araç temel verileri
Boyut (U×G×Y) | 5270mm×2200mm×2980mm |
Brüt ağırlık | 7800 (kg) |
tekerlek tabanı | 2790mm |
Su/köpük tankı kapasitesi | 2200L / 500L |
Maks.motor gücü | 160kW(217hp)/2700 dev/dak |
emisyon standardı | Çin V |
Maks.hız | 110km/s |
Koltuk (sürücü dahil) | 2+3 |
Yaklaşma açısı | 18° |
Kalkış açısı | 30° |
Yangın pompası akışı | 1,0 MPa, 32 L/sn |
şasi
Üretici firma | FIAT IVECO |
modeli | ML 100E22 |
Sürme | 4×2 |
dak.dönüş yarıçapı | 5.2m |
dak.yerden yükseklik | Ön 169 mm, arka 172 mm |
Şasi Net ağırlığı | 10910Kg |
Yaklaşma açısı | 18° |
Kalkış açısı | 18° |
Motor | IVECO TECTOR 6, F4AE3681B*S |
Maks.yetkili toplam kütle | 10000kg |
Yer değiştirme | 5.88L |
Maks.tork | 680N•m/1200~2100 dev/dak |
Maks.güç | 160kW (217HP)/2700 dev/dak |
Yakıt tankı | 115L plastik yakıt deposu, 25L ısıtmalı tip üre deposu, Recor ısıtmalı yağ-su ayırıcı |
Yangın pompası
Üretici firma | HALE |
modeli | AP32 |
Su akışı | 1,0 MPa 32 L/sn |
Maks.emme derinliği | 7 dakika |
Hazırlama süresi | ≤35s |
Yangın söndürme sistemi
emme girişi | 1×DN100 kelebek vana, elektrikli ve manuel çalıştırma |
Dış Emiş girişi | 1×DN125 emiş kaplini, paslanmaz çelik kelebek vana ve kapaklı, geçmeli tip |
Çıkış | 2×DN80 manuel bilye değerli normal çıkış, ekleme tipi |
Pompa çıkışı | 10 mm paslanmaz çelik küresel vana, manuel |
Dış sıvı girişi | G1 1/2'' manuel küresel vana ve KY40 solenoglyphic dişli bağlantı kullanın |
Elektrik sistemi
Kabindeki uzun ışık sırasının tepesindeki ana ışıklar, mikrofon ve 100W hoparlör dahil Wail-Yelp alarm düdüklü genel seslendirme sistemi.2 Her iki tarafta kırmızı ve mavi alarm lambası.Aracın tavanına 70w projektör yerleştirilmiştir.
