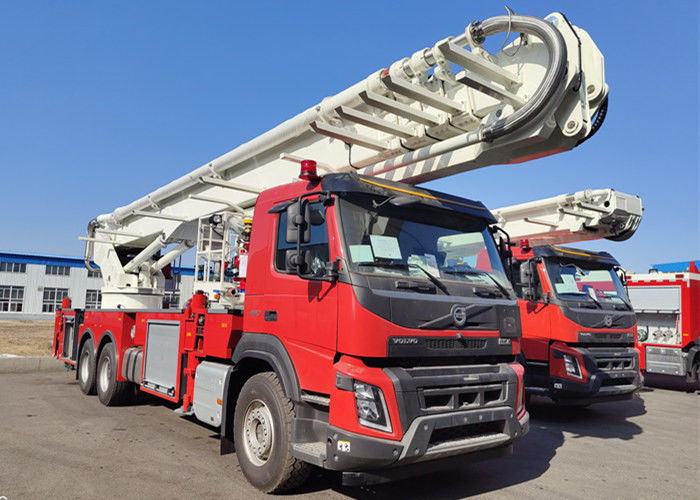

Shanghai Jindun H Style Outrigger Çok İşlevli Hava Platformu İtfaiye Aracı (110A Jeneratör)
Ürün Parametresi:
Boyut: (U × G × Y) | 13600×2500×3900mm | ||||||
Tam kütle | 42600kg | ||||||
Maksimum koşu | ≥85km/s | ||||||
payanda | yapı | H tarzı | |||||
boyuna | 8690mm | ||||||
enine | 7035mm | ||||||
Denge ayağı hizalaması | Otomatik tesviye + manuel tesviye | ||||||
Çalışma kafesi yükü | 500kg | ||||||
Maks.Çalışma yüksekliği | 70m | ||||||
Maks.Çalışma yarıçapı | 24m | ||||||
Bom yapısı | 6 aşağı teleskopik bom+2 yukarı teleskopik bom | ||||||
Bom hareket açısı |
Bom aşağı 0°——88° Aşağı ve yukarı bom 0°—— 170° |
||||||
Dönme aralığı | 360 ° tam dönüş | ||||||
Outrigger uzatma süresi | ≤50s | ||||||
Bom Süresi, hız yüksekliğinde ve 90 ° ile dönüşte yükselir | ≤310s | ||||||
Su sistemi | |||||||
pompa |
Amerikan WATEROUS CX santrifüjlü yangın pompası akış: 100 L/S @ 1.0 Mpa80 L/S @ 1.60Mpa Giriş flanşı:DN150,çıkış flanşı:DN100 |
||||||
Yangın monitörü |
American Elkhart:Scorpion RF 8294-EXM+SM-1250E,su/köpük kullanımı elektronik kontrol monitörü. Akış ayarı 1150——4800L/dak;çalışma basıncı 0,55MPa. (su) ≥55m ulaşmak.erişim(köpük)≥50m.(su akışına bağlı olarak erişim farklı olacaktır) Dönme açısı ±45 derece; yukarı açı 90 derece; alçalma açısı 35 derece. ≥100 m kablosuz kontrol . |
||||||
köpük kafa | Köpük monitör kafası ile donatın | ||||||
Su yolu kontrolü |
Su yolu kontrol modu: pnömatik kontrol Konum aracın sol tarafında |
||||||
Ateş sıhhi tesisat |
Alt kısım: paslanmaz boru + alüminyum boru | ||||||
Üst parça: teleskopik su borusu: alüminyum alaşımlı dikişsiz boru Katlanır su borusu: alüminyum alaşımlı dikişsiz boru Yumuşak bağlantı borusu: kauçuk yumuşak boru |
|||||||
su kuplaj |
kuplaj | özellik | Kapak | ||||
Harici Su Temini | 2XDN80 | Kapaklı hortum bağlantısı | |||||
Üst Monitör girişi | 1XDN125 | Pnömatik kelebek vana | |||||
Araç sonundan su temini | 2XDN80 | Kapaklı manuel küresel vana | |||||
Bağlantı tipi: hızlı bağlantı veya yavaş bağlantı seçeneği | |||||||
elektrik | rahat koltuklu döner tabla işletim kontrolü | ||||||
Araç kontrol modu: dokunmatik ekran arayüzü, bilgisayar kontrolü | |||||||
Kabinin üstünde 2 yuvarlak siren ışığı kabinde siren alarmı kamera ters monitör araç radyo arayüzü koruması |
|||||||
Otomatik şarj cihazı fişi kapalı çalışma kafesinde rüzgar ölçer çalışma platformunda aşırı yük uyarısı video kamera ve disk video kaydı |
|||||||
gövde çerçevesi | Tırmanma için basamaklı merdiven: her biri sol ve sağ taraf için | ||||||
Gövde yapısı: alüminyum alaşımlı kaynak yapısı | |||||||
Gövde mezarnası:alüminyum alaşımlı levha ile yapıştırma | |||||||
Gövde platformu/ekipman kutusu pompa yuvası üstü: oksidasyon önleyici alüminyum alaşımlı levha | |||||||
Ekipman kutusu/pompa yuvası/alet kutusu:Alüminyum panjur |
Şirket Profili:
Jindun, China Fire Protection Association üyesi olarak TUV System, NFPA ve CCCF tarafından sertifikalandırılmıştır.Mükemmel ürünler ve yenilikçi teknoloji ile “güvenli, yaşanabilir ve zengin bir toplum” geliştirmeye çalışıyoruz.
Şirket, Ar-Ge ve merdiven arabaları, yüksek basınçlı jet kamyonları, raylı çift amaçlı itfaiye araçları, uzaktan su tedarik araçları, tırmanma platformu araçları, su deposu köpük arabaları, AT arabaları, acil kurtarma araçları, deniz itfaiye araçları, anti -kimyasal tespit araçları, anti-kimyasal ve dekontaminasyon araçları, CAFS itfaiye araçları, havalimanı itfaiye araçları, insansız itfaiye tankerleri, aydınlatma itfaiye araçları, gaz kamyonları vb. ve yangın piyasasının ve müşteri talebinin değişmesine göre, üst düzey özel itfaiye araçları ve çok işlevli ve akıllı yangınla mücadele ekipmanları geliştirmek.
