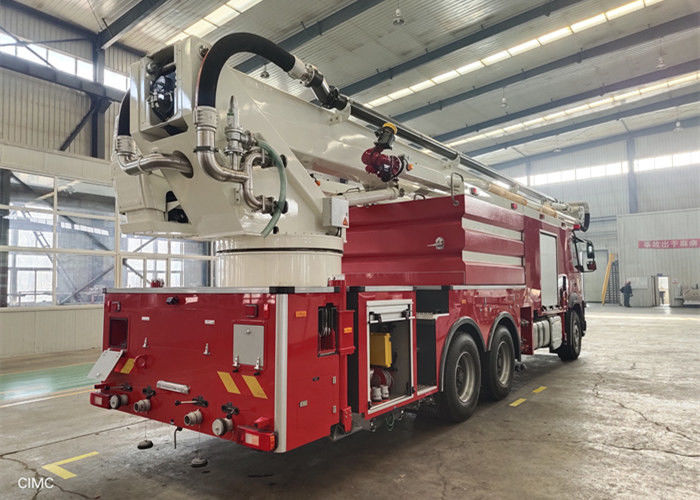

FAST RT-11509G Düz Şanzıman Su Kulesi İtfaiye Aracı 110A Jeneratör 1+1 Oturma
Hidrolik yatırılabilen tip VOLVO güvenlik kabini, konforlu (süspansiyonlu) sürücü koltuğu, ateş kırmızısı boya, radyo, CD çalar, sıcak ve soğuk klima sistemi, merkezi kapı kilidi, elektrikli kapı ve pencereler, elektrikli dikiz aynası, ön dikiz aynası, sürüş dış vizörü , Emniyet kemeri.
Entegre hidrolik direksiyon, hız sabitleyici sistemi, aracın çalışması için gerçek zamanlı izleme sistemi, motor çalıştırma ön ısıtıcısı, geri vites uyarı cihazı, yakıt sistemi için yağ ve su ayırıcı, fren hava kurutucusu vb.
Tablo
Kırmızı boya: Kabin, depolama bölümü, pompa odası (panjur kapıları hariç)
Beyaz boya: Bom, döner tabla, çamurluk
boyut:(U×G×Y) | 13160×2500×3845mm | |||||
Brüt ağırlık | 42600kg | |||||
Maks.koşma | ≥85km/s | |||||
tetik | yapı | H tarzı | ||||
boyuna | 8970mm | |||||
enine | 5600mm | |||||
Denge ayağı hizalaması | Otomatik tesviye | |||||
Maks.çalışma yüksekliği | 60m | |||||
Maks.çalışma yarıçapı | 31m | |||||
Bom yapısı | 3 bölümlü teleskopik bom(aşağı)+ 3 bölümlü teleskopik bom (yukarı) | |||||
Bom hareket açısı |
Aşağı Teleskopik bom 0°——88° Yukarı Teleskopik bom ve aşağı teleskopik bom 0°——164° |
|||||
Dönme aralığı | 360 ° sonsuz dönüş | |||||
Outrigger uzatma süresi | ≤40s | |||||
Bom, nominal yüksekliğe yükseltildi ve 90° döndürüldü | ≤270s | |||||
Yangın suyu yolu sistemi | ||||||
tank | Malzeme: Paslanmaz Çelik | su: 5000 litre | köpük: 3000 litre | |||
kalın: alt 4 mm, diğerleri 3 mm | ||||||
tankta enine ve boyuna bölmeler | ||||||
Kapaklı su kaçak borusu :DN125 | ||||||
köpük tankı için havalandırma valfi | ||||||
su ve köpük tankı için elektrikli sıvı göstergesi | ||||||
Tank ve alt şasi arasında esnek montaj | ||||||
Tankın üstünde kaymaz paslanmaz çelik levha | ||||||
tankın iç yüzeyi için paslanmaz boya | ||||||
Her su ve köpük deposunda 1 adet delik, iç çapφ440 Hızlı kilitleme/açma, 2 kg'dan fazla kullanımda otomatik basınç tahliyesi, su deposu için yeşil kapak, köpük deposu için sarı kapak |
||||||
pompa |
Amerikan HALE şirketi, 8FC tek kademeli santrifüj pompa akış:170 L/S @ 1,0 Mpa 70 L/S @ 1,4 Mpa giriş flanşı:DN200,çıkış flanşı:DN150 |
|||||
Vakum pompası |
ESP-24V elektrikli slip levha vakum pompası 2 adet( 24V) Vakum kapasitesi≥85kPa;emme derinliği≥7m;su çekme süresi 50s'den az. |
|||||
karıştırıcı | American DARLEY FSB240-C otomatik köpük oranlı karıştırıcı, mikser oranı %0.5-10 | |||||
Ateş monitör |
American Elkhart:Scorpion RF 8294-06/SM-1250E,su/köpük kullanımı elektronik kontrol monitörü. Akış ayarı 1150——4800L/dak;çalışma basıncı 0,55MPa. (su) ≥70m ulaşmak.erişim(köpük)≥60m (su akışına bağlı olarak erişim farklı olacaktır) Dönme açısı ±45 derece; yukarı açı 90 derece;depresyon açısı 45 derece. ≥100 m kablosuz kontrol . |
|||||
Köpük Monitör kafası |
kendi kendine yapılan köpük monitör kafası | |||||
Su yolu kontrolü | Kontrol modu: hava tahrik kontrolü | |||||
kontrol paneli konumu: aracın sol tarafı | ||||||
Monitör koruması | Monitörü korumak için su püskürtme perde sistemi, elektrik kontrolü | |||||
Ateş sıhhi tesisat |
Alt kısım: paslanmaz boru + alüminyum boru | |||||
Üst: teleskopik su borusu: alüminyum alaşımlı dikişsiz boru Yumuşak bağlantı borusu: yumuşak kauçuk boru |
