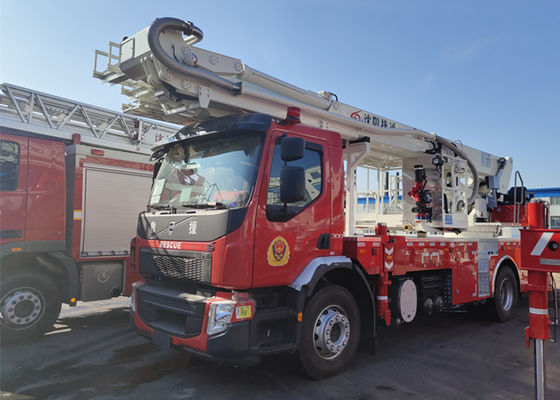

5818Kg Şasi Net Ağırlık Hava Merdiveni İtfaiye Aracı Çift Sıralı Kabin 60m Püskürtme Aralığı
Motor | Elektronik kontrollü common rail enjeksiyonlu 6 silindirli düz hatlı turboşarjlı dizel motor | |
modeli | MAN D0836LFLAL | |
Maks.güç | 213Kw/ 2300r/dak | |
Maks.tork | 1150NM/1200~1750rpm | |
Vites kutusu | ZF/9S-1310 OD | |
kuyruk mili İkinci PTO |
ZF109/10b ZF NL/4C |
Boom | Bom çerçevesi, ana bom + dört bölümlü teleskopik bom + HG70 yüksek mukavemetli çelik kaynaklı küçük bir bomdan oluşur | |
Birleşik bom çalışma açısı | -10°~80° | |
Teleskopik bom çalışma açısı | 0°~30° | |
Küçük bom çalışma açısı | 0°~90° | |
Bom dönüş açısı | 360° sürekli | |
Pompa | Anma akışı | 60L/s@1.03Mpa |
Bom çalışma süresi | ≤120s | |
Outrigger çalışma süresi | ≤30s | |
Hidrolik sistem basıncı | 21MPa | |
Maks.hava hızı | 12,5 m/s | |
payanda açıklığı | 4200/4900~5130mm |
Yangınla mücadele performansı
sprey aralığı | ≥60m |
Boru hattı
Çıkış boru hattı | 4×DN80 bilye değeri bağlantısı |
Emme girişi | 1×DN125 geçmeli tip dış emiş boru hattı, kapaklı |
Su tedarik etmek | 2×DN80 küresel vana, su besleme kaplini dışında |
Çalışma platformu su çıkışı | 1×DN65 kelebek vana |
