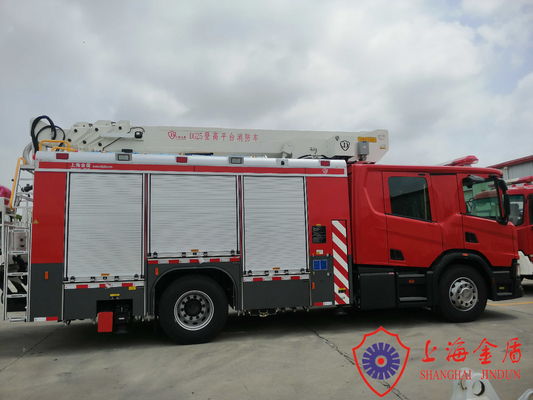

DG25 hava merdivenli itfaiye aracı, SCANIA itfaiye aracı, 4x2 sürücü kullanır.6 mürettebat koltuklu iki sıra kabin.HG70 yüksek mukavemetli çelik bom ve ithal yangın söndürme pompası ve yangın monitörü ile donatılmıştır.Bomun akış hızı 60L/s'dir, 60 metreden fazla püskürtme spreyi ile mücadele eder.Araç ağırlıklı olarak yüksek bina ve fabrikalar için yangın söndürme ve yangın kurtarma amaçlı kullanıldı.
Ana parametreler ve yapılandırma
1, araç
1.1 boyutlar: 9700x2480x3650 mm
1.2 tam yük izin verilen toplam kütle: 18000 kg
1,3 brüt ağırlık: 16800 kg
1.4 yolcu sayısı (sürücü dahil): 6 kişi
1,5 maksimum güç : 213/290 kw/hp
2, şasi
2.1 üretici: Scania
2.2 sürücü formu: 4X2
2.3 kabin: çift sıralı kabin
2,4 dingil mesafesi: 4425 mm
2,5 şasi net ağırlığı: 5818 kg
2,6 izin verilen maksimum yük: 12185 kg
3. Motor
Motor | Elektronik kontrollü common rail enjeksiyonlu 6 silindirli Düz hatlı turboşarjlı dizel motor | |
Modeli | MAN D0836LFLAL | |
Maks.güç | 213Kw/ 2300 dev/dak | |
Maks.tork | 1150N.M/1200~1750rpm | |
Vites kutusu | ZF/9S-1310 DÇ | |
GÇ İkinci PTO |
ZF 109/10b ZF NL/4C |
4. Bom
Boom | Bom çerçevesi, HG70 yüksek mukavemetli çelik kaynaklı ana bom + dört bölümlü teleskopik bom + küçük bir bomdan oluşur. | |
Kombine bom çalışma açısı | −10°~80° | |
Teleskopik bom çalışma açısı | 0°~30° | |
Küçük bom çalışma açısı | 0°~90° | |
Bom dönüş açısı | 360° sürekli |
5. Pompa
Pompa | Nominal akış | 60L/s@1.03Mpa |
bom çalışma süresi | ≤120s | |
Denge ayağı çalışma süresi | ≤30s | |
Hidrolik sistem basıncı | 21 MPa | |
Maks.hava hızı | 12,5 m/s | |
payanda açıklığı | 4200/4900~5130mm |
6.yangın monitörü
Modeli | Cyclone 35 uzaktan kumandalı yangın monitörü |
Üretici firma | ABD TFT'si |
Akış | 3000L/dak |
Baskı yapmak | ≤0.7MPa |
Menzil | su≥60m |
yunuslama açısı | -45°~ +90° |
Seviye açısı | ±185° |
7. Ekipman ve Yedek parçalar
hayır | isim ve model | birim | adet | notlar |
1 | halka 14×2.65G | adet | 6 | GB/T3452.1-1992 |
2 | halka 11.2×2.65G | adet | 4 | GB/T3452.1 |
3 | halka 22.4×2.65G | adet | 4 | GB/T3452.1 |
4 | halka 71×3.55G | adet | 1 | GB/T3452.1 |
5 | halka 118×5.3G | adet | 1 | GB/T3452.1 |
6 | halka 150×3.55G | adet | 1 | GB/T3452.1 |
7 | halka 140×5.3G | adet | 3 | GB/T3452.1 |
8 | halka 128×5.3G | adet | 1 | GB/T3452.1 |
9 | kontrol anahtarı SZL-WL-A | adet | 1 | |
10 | seyahat anahtarı SZL-WL-B | adet | 1 | |
11 | seyahat anahtarı SZL-WL-E | Adet | 1 | |
12 | sigorta tüpü 5×20 | Adet | 10 | 10 A |
13 | sigorta tüpü 5×20 | adet | 20 | 20A |
